Samsung Galaxy S8 Skärmbyte

Innan du börjar reparationsprocessen ska du se till att mobilens batterinivå inte överskrider 25%.

Slå av mobilen.

Ta bort simkortshållaren.

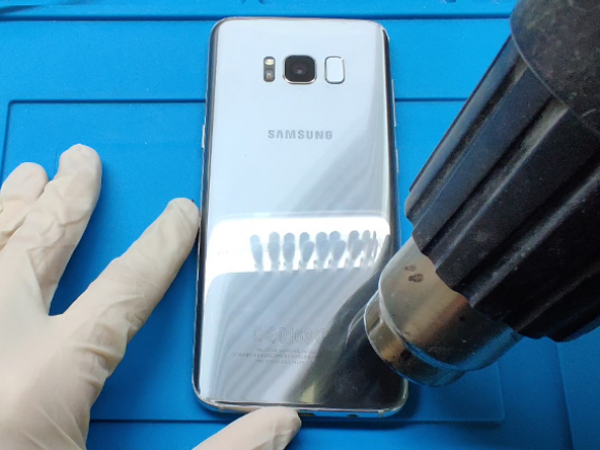

Börjar med att värma upp baksidan av enheten med en värmepistol, då detta kommer att mjuka upp limmet som håller baksidan fast.

En hårtork eller en varm platta kan också användas, men var försiktig, så du inte överhettar mobilen - OLED skärmen och det interna batteriet är båda känsliga mot värmeskador.

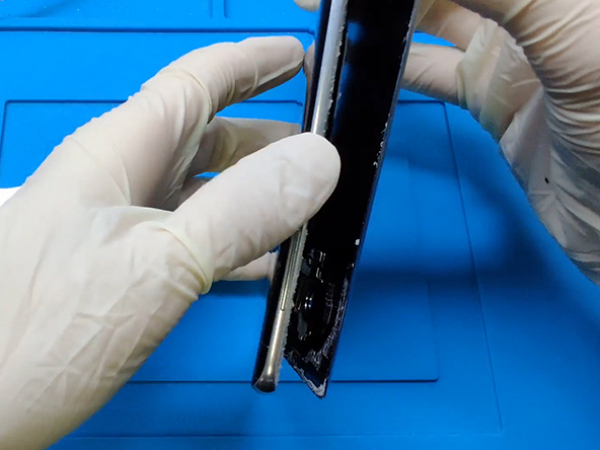

Skjut in det släta metallbladet mellan bakglaset och ramen av mobilen.

Skiva igenom limmet med bladet runt kanten av bakglaset.

Du kan komma att behöva återupphetta bakskalet med värmepistolen flera gånger eftersom limmet snabbt hårdnar.

Pga det avrundade glaset, bör du sätta in verktyget uppåt, istället för parallellt med mobilens yta.

TIPS: Testa att använda sugproppen för att hjälpa dig lyfta glaset.

Första bilden visar hur limmet utspritt på bakskalet ser ut.

Bändmönstret sett utifrån mobilen:

RÖD: Tjocka delar av limmet

ORANGE: Tunna delar av limmet

GUL: Undvik att böja i närheten av fingeravtryckssensorn.

Kabeln till fingeravtryckssensorn ansluter mobilen till bakglaset nära huvudkameran. Kabeln är väldigt kort och bör tas loss när glaset tagits bort.

När du lyfter glaset, kan du kika in för att se till att den orangefärgade kabeln med en blå anslutning har kopplats bort.

Om fingeravtryckssensorns kabel verkar sönder eller stram ska du inte öppna mobilen mer. Koppla bort anslutningen med punkten av en spudger innan du fortsätter.

Ta bort glaset från mobilen.

Ta bort 3.7mm skruvar.

Ta bort plastdelen som täcker moderkortet vid sidan av NFC antennen och laddningsleden.

Du bör koppla bort batteriet så snart som möjligt under reparationsprocessen.

Använd den släta delen av en spudger för att koppla bort batterianslutningen.

Med den släta änden av plastspudgern, koppla bort sensoranslutningen.

Koppla bort framkamera-anslutningen.

Koppla bort LCD digitaliseringsanslutning.

Ta bort plastdelen som täcker botten av dotterkortet.

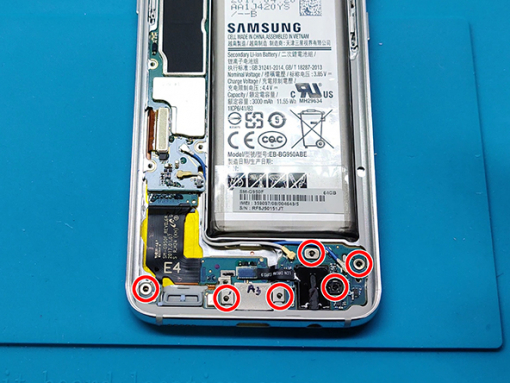

Ta loss sex 2.5mm skruvar som håller i dotterkortet.

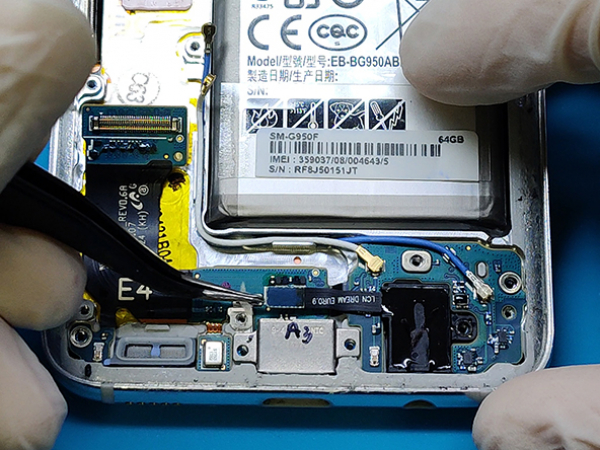

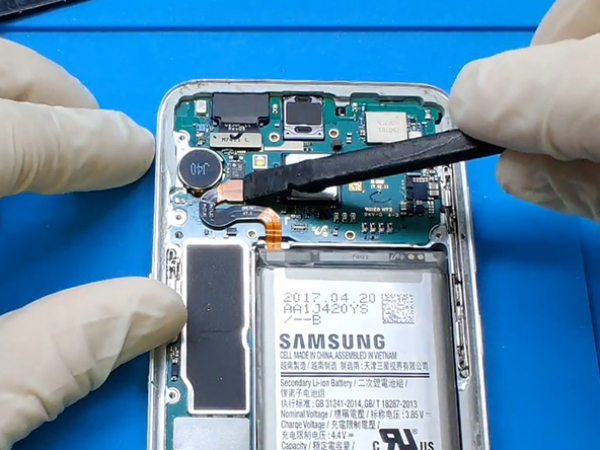

Koppla bort hörlursuttagets anslutning.

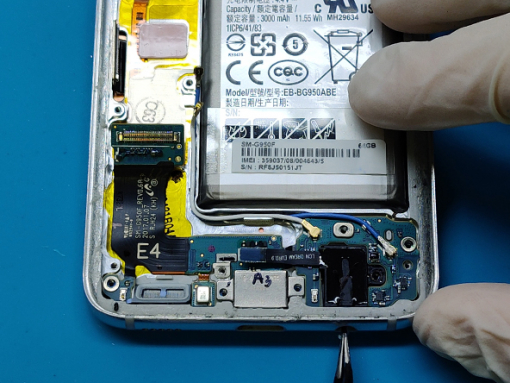

Koppla bort antennkablarna.

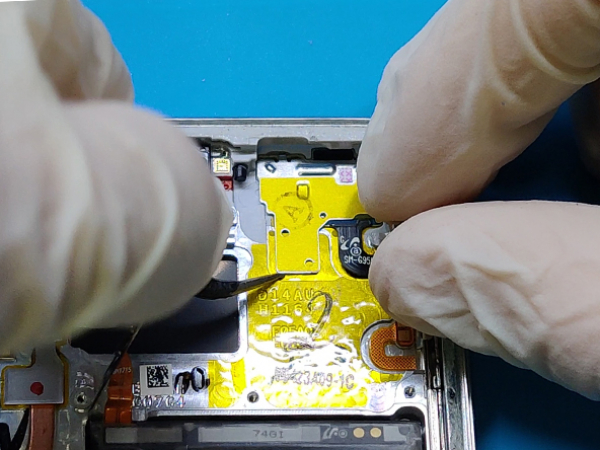

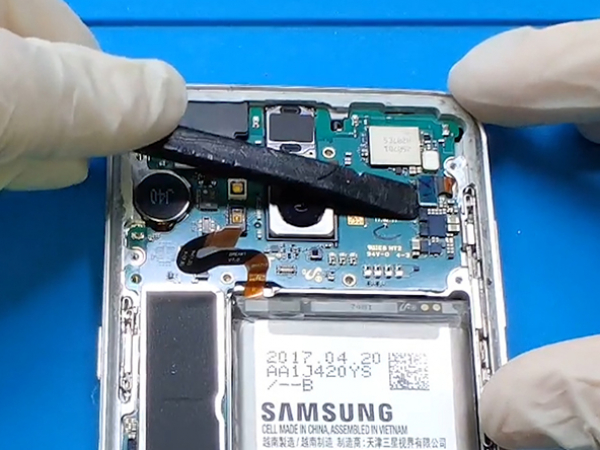

Lyft moderkortet medan du är försiktig med omringande anslutningar.

Koppla bort moderkortet från dotterkortet och ta loss det från enheten.

I det här steget tar vi loss andra delar från enheten, som framkameran, vibratormotorn etc.

Börja med att ta loss framkameran.

Ta noggrant bort framkameran från hålrummet med en plastspudger eller med pincetter.

Använd samma metod och verktyg som framsensor.

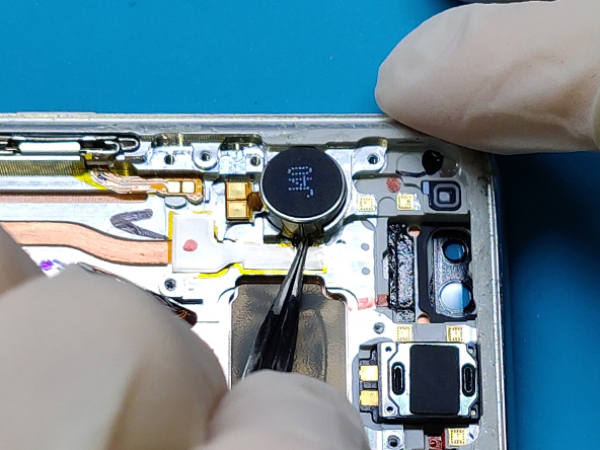

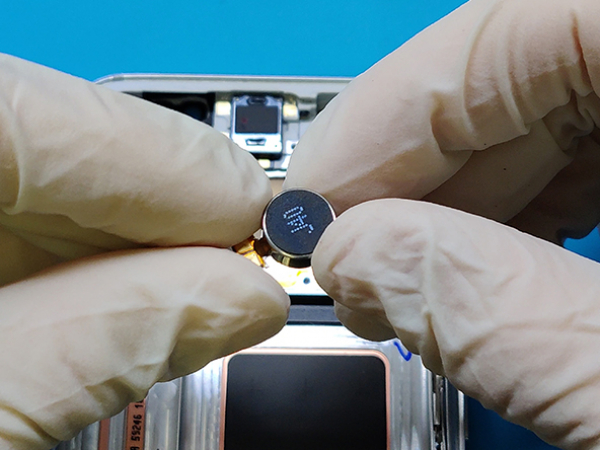

Vibratormotorn är nästa del att komma ut.

Ta loss det tidigare bortkopplade hörlursuttaget.

Med noggrannhet för att ta loss de delikata antennkablarna från konsoler.

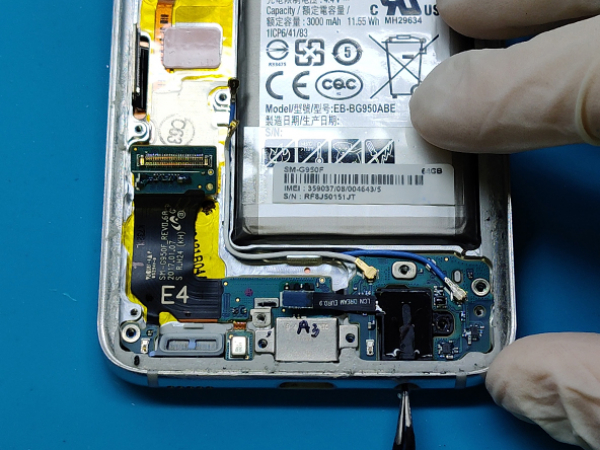

Nu kan du ta loss dotterkortet.

Laddningsporten och mikrofonen är fastlödda till dotterkortet.

Detta steg kräver försiktighet, pga risken för explosion och brand.

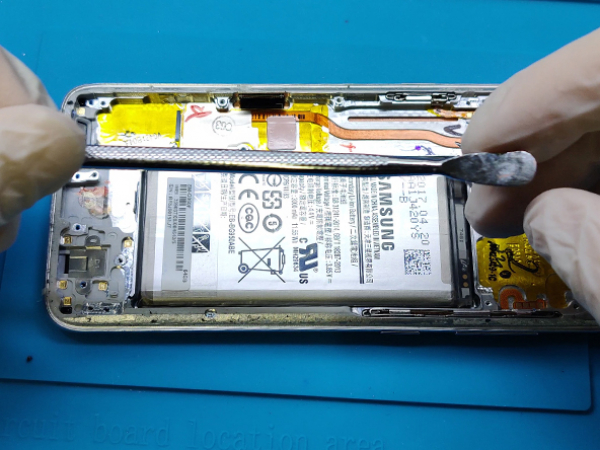

Använd spudgern för att lyfta batteriet och var försiktig så att du inte punkterar eller förstör batteriet.

Vi rekommenderar inte att du hettar batterier för att mjuka upp limmet, använd istället limborttagningsmedel.

Om du inte kan få tag i limborttagning, ta då försiktigt bort batteriet genom bändning.

Efter du lyckats tagit bort batteriet, rengör försiktigt insidan från limrester.

Det är nu dags att överföra alla tidigare borttagna delar till den nya skärmen.

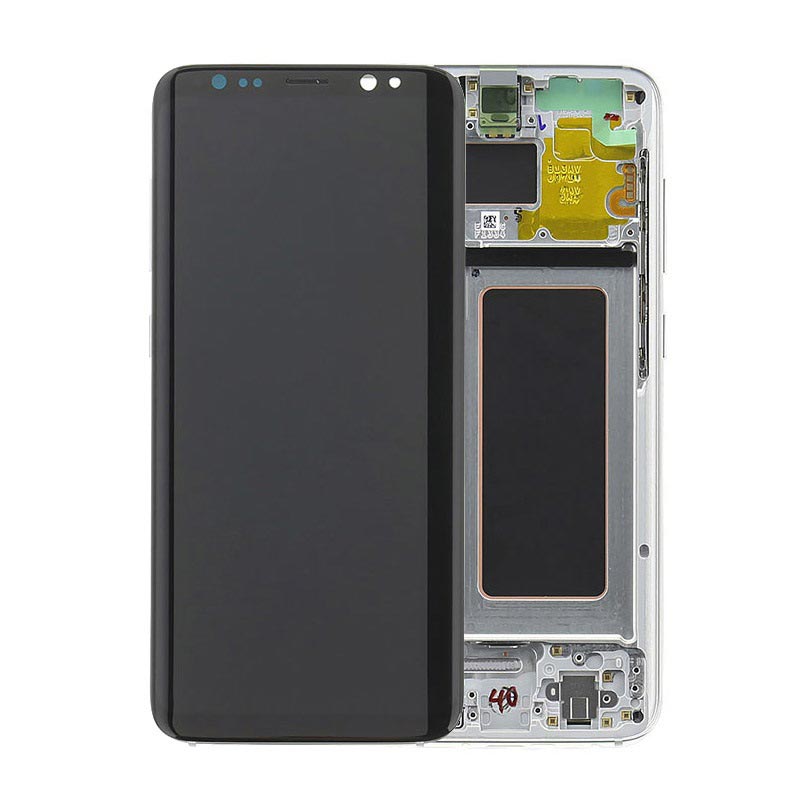

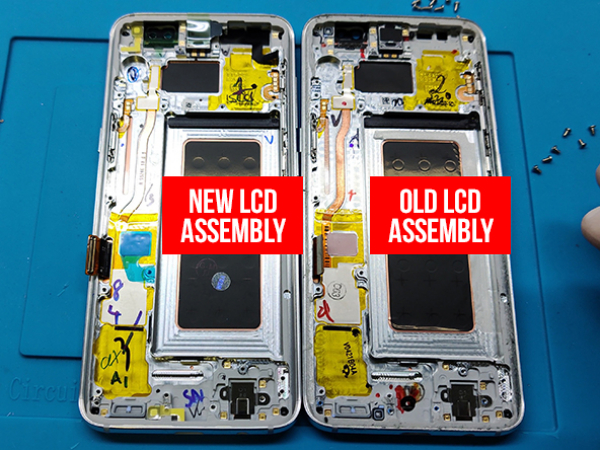

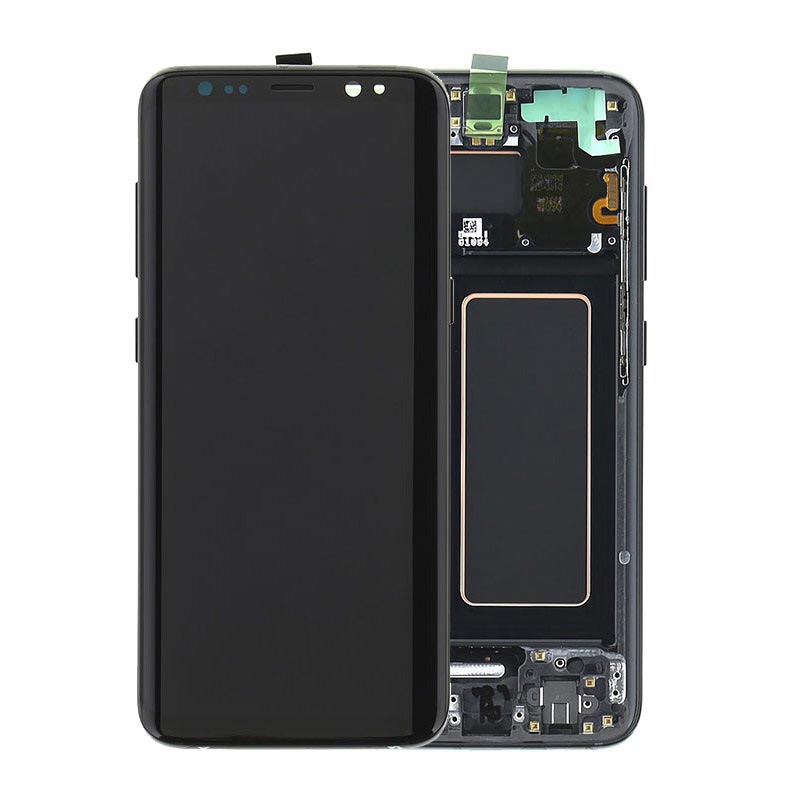

Jämför den gamla och den nya LCD displayen för att se till att den nya skärmen passar alla delar.

Ta loss all skyddsfolie från den nya skärmen förutom de som skyddar framglaset.

OBS: Vi använder hopsättningen som innehåller LCD och mellanramen.

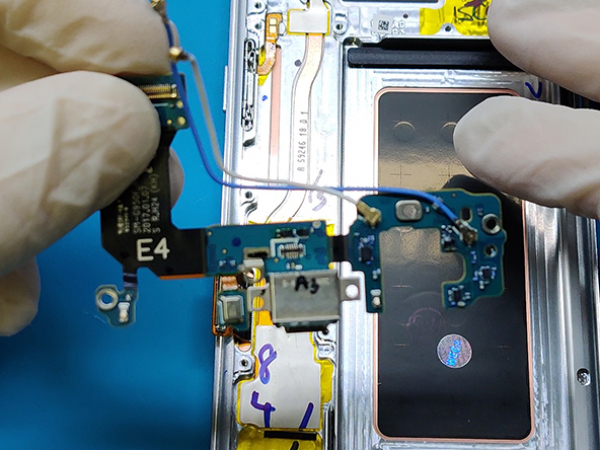

Sätt dotterkortet i den nya skärmen.

Sätt det försiktigt så att laddningsporten skjuts in i hålrummet av mellanramen.

Säkra två antennkablar i konsoler.

Installera hörlursuttaget och anslut den släta kabeln till dotterkortet.

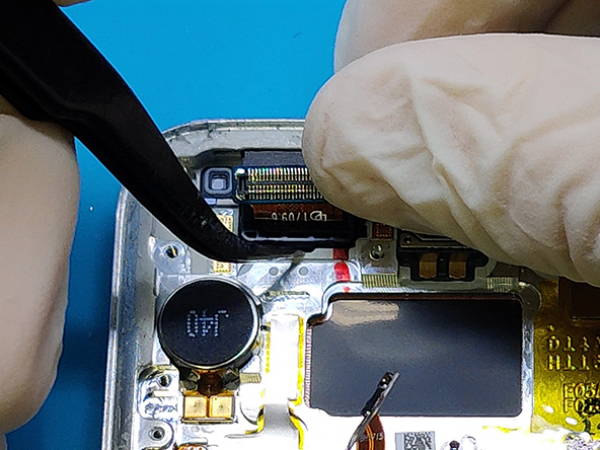

Sätt nu in den knappformade vibratormotorn i utskärningen på ovansidan av ramen.

Sedan, ska framsensorn placeras i toppen av det högra hålrummet som visat på bilden.

Framkameran sätts uppe i det vänstra hörnet av mellanramen.

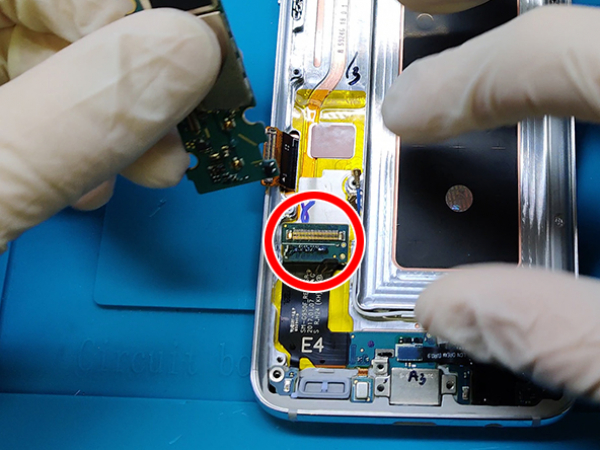

Anslut moderkortet till dotterkortet.

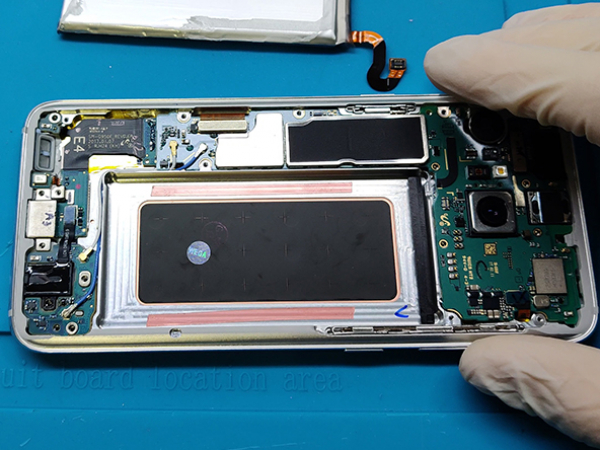

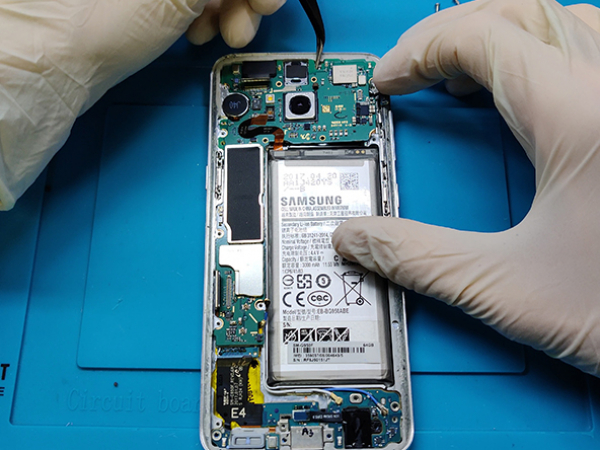

Nu kan du långsamt sätta det i ramen.

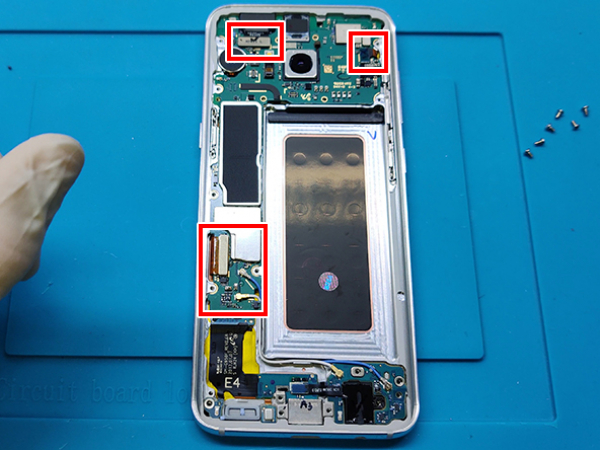

Se till att hålla koll på anslutningarna för digitaliserare, kamera och sensorer.

Anslut sensoranslutningen till moderkortet (uppe till höger).

Anslut framkameraanslutningen till moderkortet (uppe till vänster).

Anslut digitaliseraren till moderkortet (nere till vänster).

Slutligen, anslut antenner till moderkortet.

Använd dubbelsidig tejp för att sätta fast batteriet.

Sätt in batteriet i ramen och tryck försiktigt.

Anslut med kortet nära vibratormotorn.

Varning: Batteriet ska alltid anslutas sist. Använd endast plastverktyg för att ansluta batteriet.

Säkra dotterkortet med de 6 skruvar du tidigare tog loss.

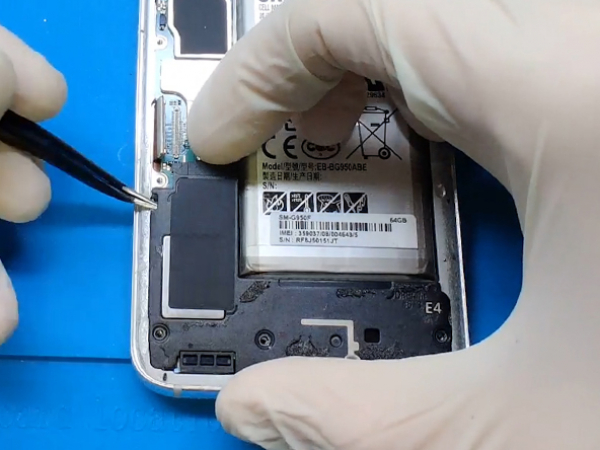

Installera det svarta plastskalet på dotterkortet.

Lyft nu mellandelen och sätt den direkt fast med skruven.

Härnäst kommer NFC och laddspolen.

Se till att allt poppas på plats.

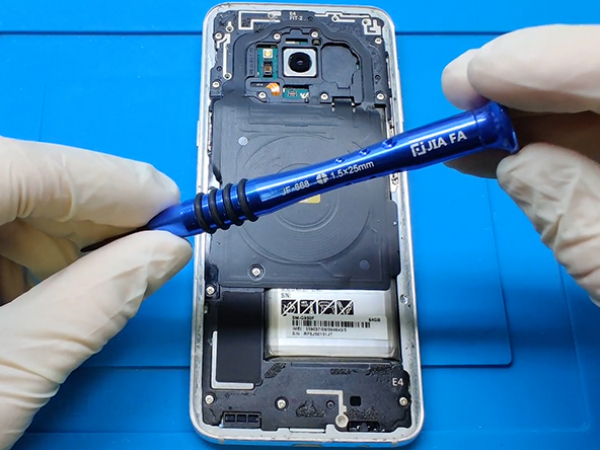

Installera de kvarstående 10 3.7mm skruvar.

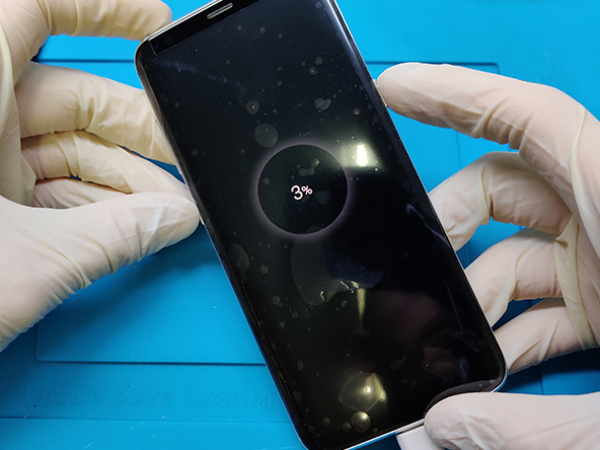

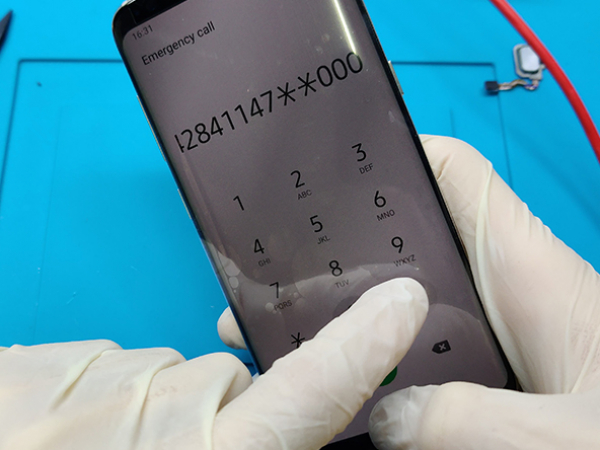

Nu bör mobilen slås på för att se att allt fungerar som det ska.

Testa alltid reparationen innan du installerar nytt lim och sätter tillbaka mobilen.

Du kan använda en ny baksida om den gamla är skadad.

I det här fallet kommer det gamla bakglaset bli återanvänt.

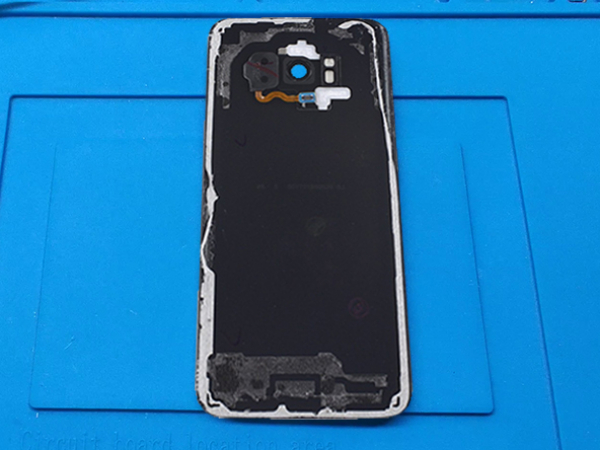

Om du installerar det gamla bakglaset behöver du ta bort alla limrester och liknande från det.

Du kan göra det lättare genom att värma upp bakglaset med en värmepistol.

Använd inte metallverktyg när du skrapar bort bakskalets beläggning.

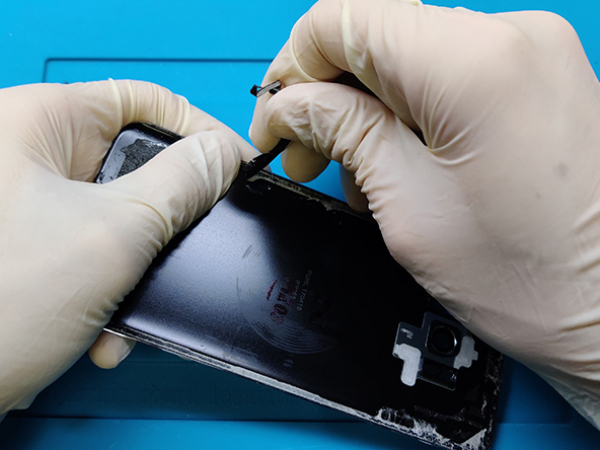

Eftersom limmet är uppmjukat med värmepistol, ta loss fingeravtryckssensor från bakskalet.

Placera sedan i utskärningen vid bakkameran och koppla till moderkortet.

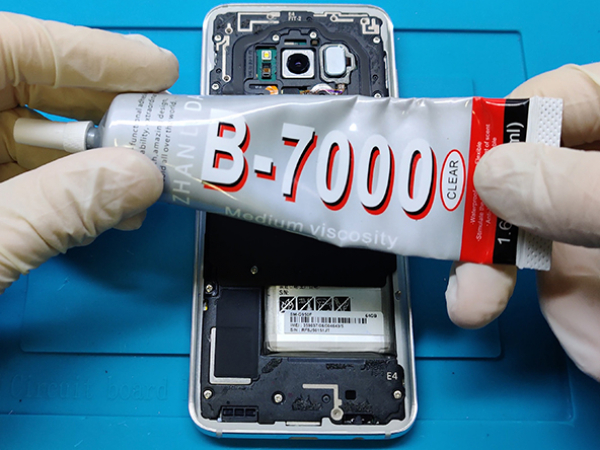

Sätt på lite B-7000 lim vid kanterna av metallramen

Positionera bakskalet på ovansidan av ramen

Sätt fast klämmor för att säkerställa bättre vidhäftning, ta loss de efter limmet torkat

OBS: Var uppmärksam på att din enhet förlorar sina vattentäta egenskaper.

Varning: Låt limmet torka i upp till 48 timmar, torktiden förlängs desto i lägre temperaturer och kortas av i högre temperaturer

Info: B-700 härdar genom lösningsmedelsindunstning och bildar en omedelbar bindning som är svår att återplacera efter att båda limbelagda ytorna placerats i kontakt med varandra och tillräckligt tryck placeras för att uppnå full kontakt.
