Samsung Galaxy S8+ Skärmbyte

- Ladda ur batteriet till under 25% innan du börjar plocka isär telefonen.
- Stäng av telefonen.
- Ta bort SIM-luckan.

Försiktig:

- Om batteriet är svullet:
- Vidta nödvändiga försiktighetsåtgärdet och steg,
- Undvik att värma upp telefonen.
- Använd skydd till händer och ögon.

Tips:

- Om displayglaset är sprucket, tejpa över glaset för att motverka att det går sönder mer.
- Täck displayen med överlappande remsor av självhäftande tejp.

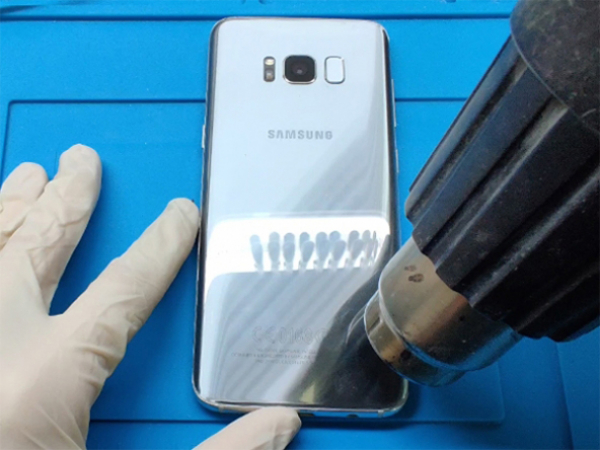

-Börja genom att värma enheten baksida med en värmepistol för att mjuka upp bakre skalet som är fäst med lim.
-Du kan också använda en hårtork eller en värmeplatta, men var försiktig så du inte överhettar mobilen - både det interna batteriet och OLED-displayen kan skadas av värme.
-Placera bladet på den platta metallspudgern mellan det bakre glaset och mobilens hölje.
-Använd bladet för att noggrant skära genom limmet hela vägen runt kanten på den bakre glaspanelen.
-Du kan behöva använda värmepistolen flera gånger för att återuppvärma det bakre skalet eftersom limmet stelnar snabbt.
-Du kommer att trycka verktyget uppåt snarare än att trycka in det på grund av det rundade glaset, parallelt med mobilens yta.
-Mobilen är ansluten till det bakre glaset nära huvudkameran via kabeln med fingeravtryckssensorn.
-Kabeln bör kopplas bort när det bakre glaset tas bort eftersom den är ganska kort.
-Titta inuti medan du lyfter glaset för att kontrollera att den orangea kabeln som har en blå kontakt nu är urkopplad.
-Öppna inte dörren om kabeln till fingeravtryckssensorn verkar hakad eller spänd. Innan du fortsätter, använd spetsen på spudgern för att koppla ur kontakten.
-Ta av mobilens glas.

OBS: För att hjälp dig lyfta glaset, prova att använda en sugkopp.

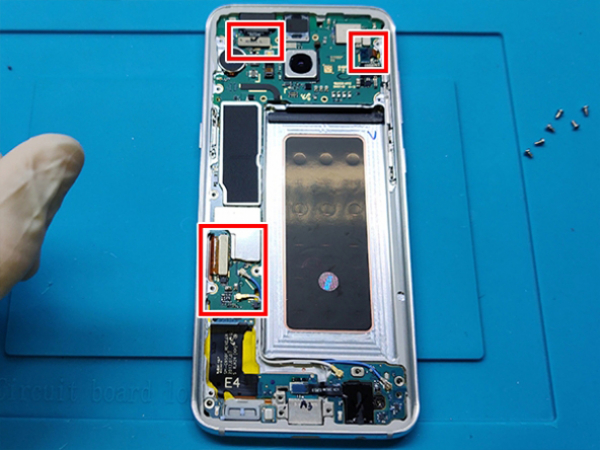

-Anslut moderkortet och sensorgruppkontakten (höger topp).
-Anslut moderkortets kontakt till den främre kameran (vänster topp).
-Anslut moderkortets digitaliserare (vänster botten).
Antennerna ska sedan anslutas till moderkortet.

-Så fort du kan under reparationsproceduren, koppla loss batteriet.

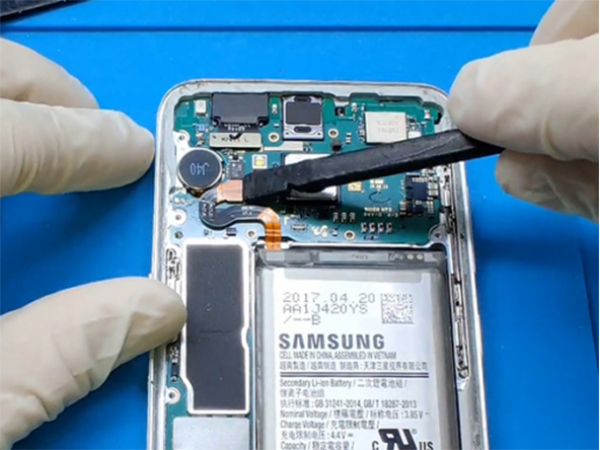

-Koppla ur batterikontakten med hjälp av den platta delen av spudgern.

-Ta bort kontakten för sensorgruppen med hjälp av den platta änden av plastspudgern.
-Koppla ur kontakten till den främre kameran.
-Ta bort kontakten till LCD-digitaliseraren.

-Ta bort plastskyddet från den nedre dotterkortet.
-Skruva ur dotterkortert sex 2,5mm-skruvar.
-Ta bort kontakten från hörlursuttaget.
-Koppla ur antennens kabelanslutning.

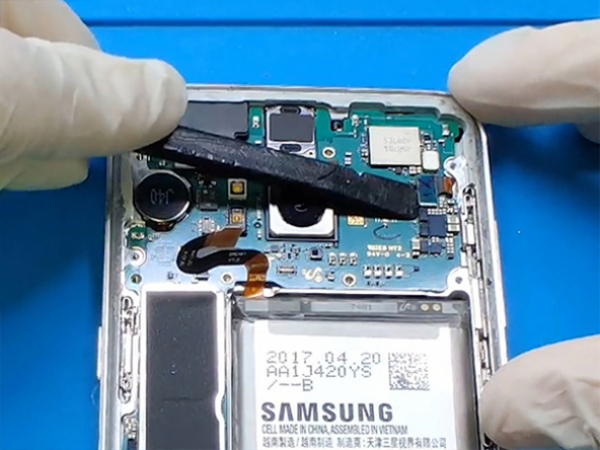

-Lyft försiktigt moderkortet medan du håller ett öga på närliggande kontakter.
-Plocka bort moderkortet från enheten genom att klippa kabeln som ansluten den till dotterkortet.
-Vid den här punkten, tar vi bort fler komponenter från mobilen, så som den främre kameran och vibrationsmotorn.
-Först tar du bort den främre kameran.
-Använd plastspudgern eller pincett för att försiktigt plocka bort kameran från sitt hål.
-Plocka bort den främre sensorgruppen med hjälp av samma procedur och verktyg.
Vibrationsmotorn kommer då att synas.

-Ta bort hörlursuttaget som du tidigare har kopplat ur.
-Ta bort de känsliga antennkablarna från hållarna på ett mycket försiktigt sätt. Nu kan du ta bort dotterkortet.
-Dotterkortet laddningsport och mikrofon är fastlödda på den.

-Var försikig när du utför detta steg eftersom det finns en brand- och explosionsrisk.

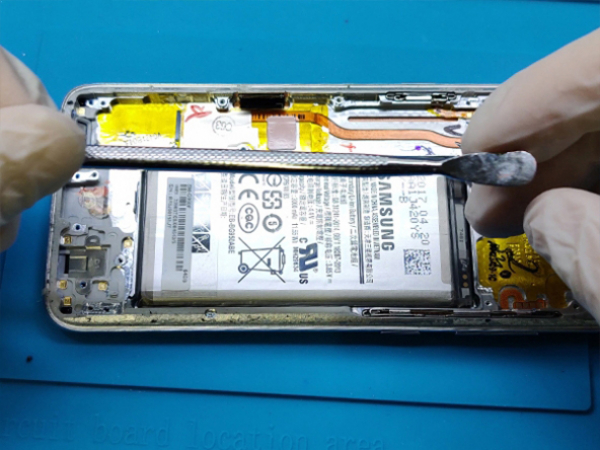

-Använd spudgern för att lyfta batteriet, var försiktigt så du inte tar hål på något.
-Att värma batteriet för att mjuka på limmet är inte rekommenderat. Använd istället limlösande vätska.
-Om limborttagning inte är tillgänglig, fortsätt istället att försiktigt bända batteriet.
-När batteriet avlägsnats på ett framgångsrikt sätt, torka noggrant bort eventuella limrester.

-Vid den här punkten ska alla tidigare bortplockade komponenter överföras till den nya skärmen.

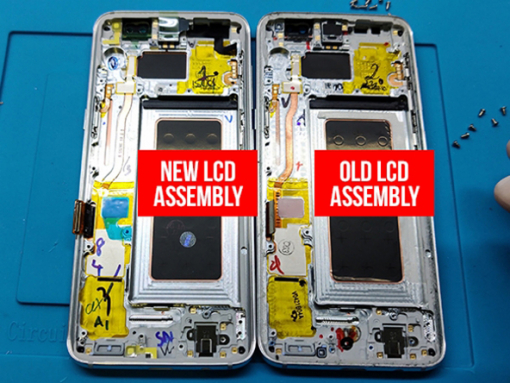

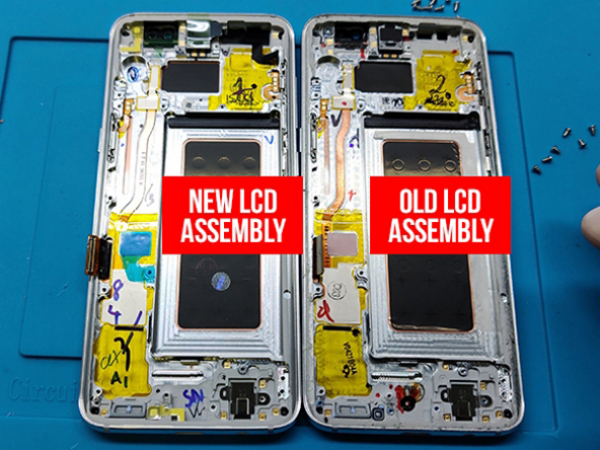

-Kontrollera att den nya skärmen fungerar korrekt genom att jämföra de gamla och de nya LCD-montagen.
Ta bort skyddsfolien från alla de nya delarna till den nya skärmen.
bortsett från de som skyddar det främre glaset.

OBS: Vi använder monteringen som innehåller LCD och den mellersta ramen.

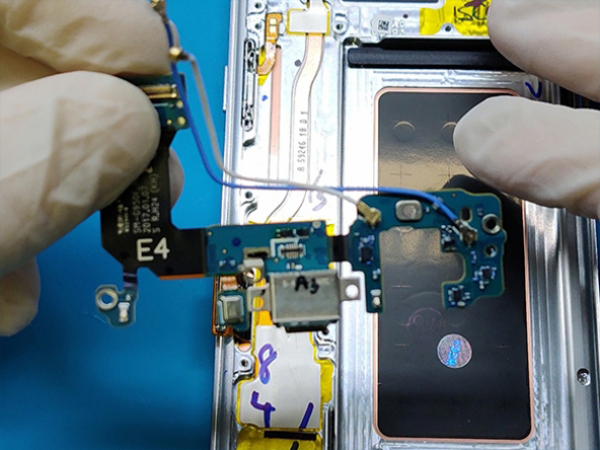

-Sätt in dotterkortet på den nymonterade skärmen.
-Räta in den noggrant så att laddningsporten glider in i mellanramens utrymme.
-Två antennkablar måste fästas i fästet.

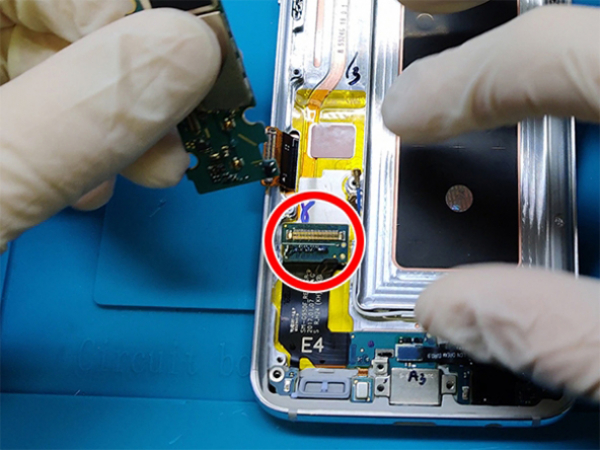

-Anslut den platta kabeln till dotterkortet efter att du installerat hörlursuttaget.
-Placera nu vibrationsmotorn i det knappformade uttaget på toppen av ramen.
-Den främre sensorgruppen ska sedan installeras i hålet i det övre hörnet, enligt bilden.
-Det övre vänstra hörnet i den mittersta bilden är där den främre kameran är placerad.

-Länka ihop dotterkortet och moderkortet.
-Sätt den nu försiktigt i ramen.
-Lägg stor uppmärksamhet på anslutningarna till kamera, sensorer och digitaliserare.

-Anslut moderkortet och sensorgruppkontakten (höger topp).
-Anslut moderkorets kontakt till den främre kameran (vänster topp).
-Anslut moderkortets digitaliserare (vänster botten).
Antennerna ska sedan anslutas till moderkortet.

-För att hålla batteriet på plats, använd den dubbelsidiga tejpen.

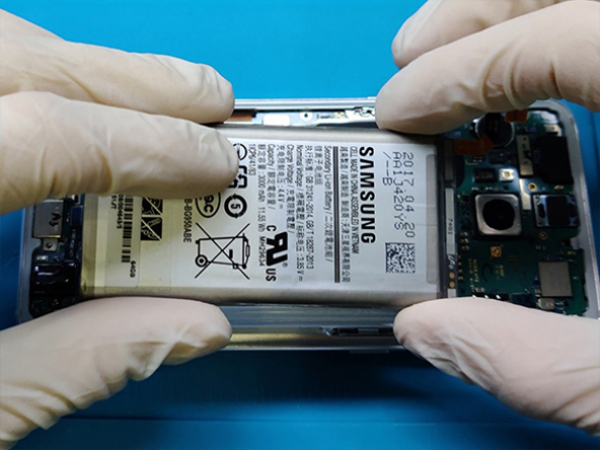

-Placera batteriet i ramen och tryck ordentligt.
- Anslut det till kortet som är nära vibrationsmotorn.

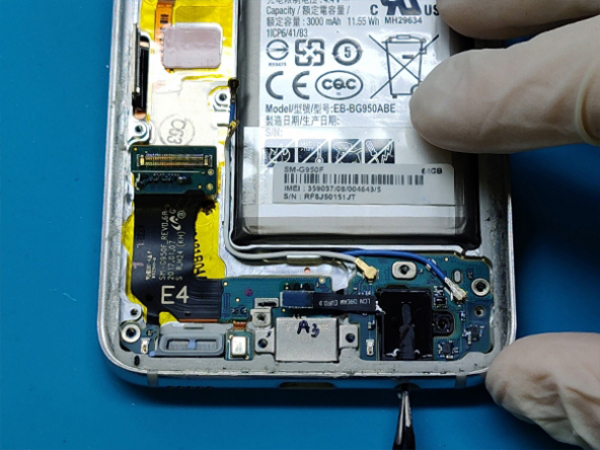

-De sex skruvar som du tidigare har plockat bort ska användas till att skruva fast dotterkortet.

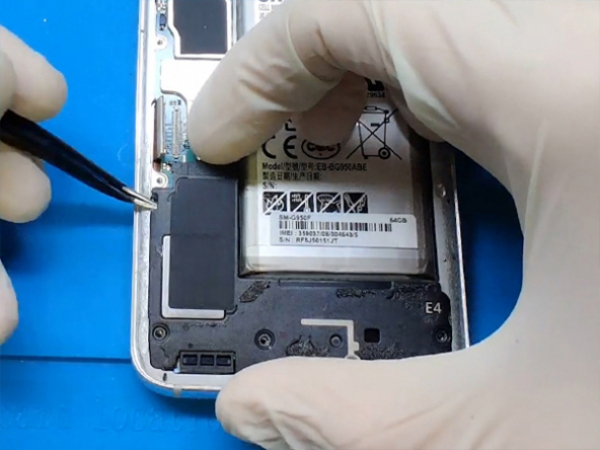

-Fäst på ett säkret sätt det bakre plastskyddet till dotterkortets ovansida.
-Fäst nu skruven till den mittersta vänstra delen.
-Detta följs av laddningsspolen och NFC.
-Säkerställ att allt sitter bra.

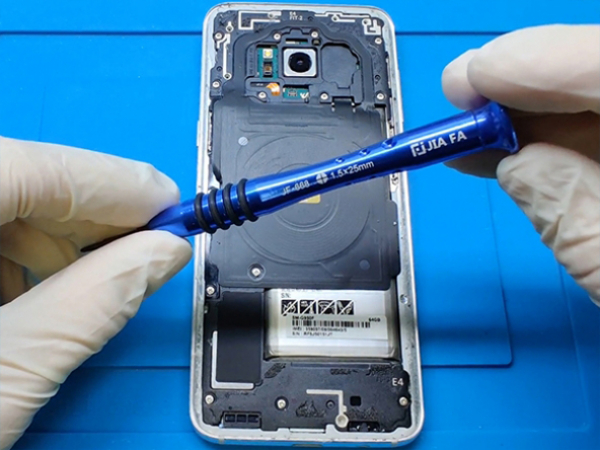

-Sätt i de sista tio 3.7mm-skruvarna på plats.

Varning: Batteriet ska alltid anslutas sist. Använd endast plastverktyg för att ansluta batteriet.

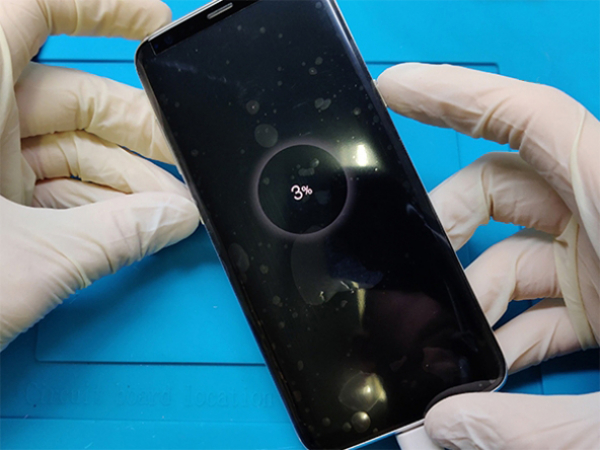

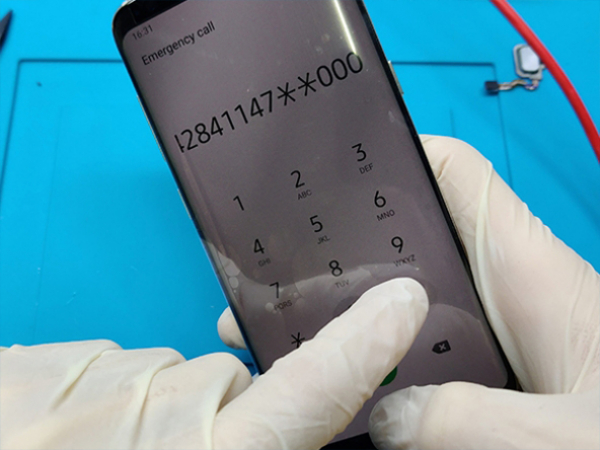

-Nu har det blivit dags att aktivera din mobil för att kontrollera att allt fungerar korrekt.
-Innan du applicerar nytt lim och återförseglar mobilen, testa din lagning.

-Om ditt nuvarande bakre skal är skadat kan använda ett nytt; annars använder du det gamla.

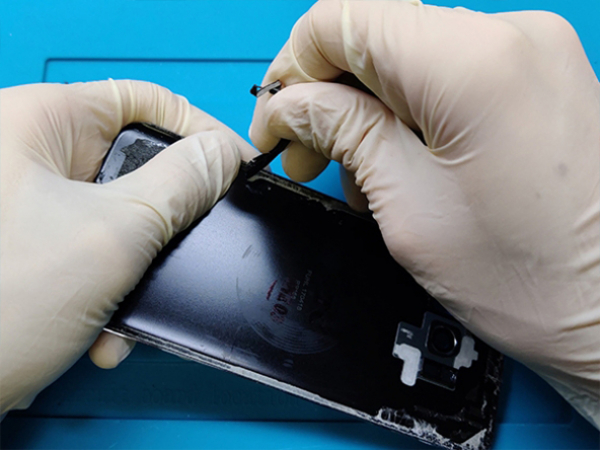

-Du måste rengöra det bakre skalet från limrester och smuts om du tänker återanvända det gamla bakre skalet.
-Genom att värma upp skalet lite lätt med en värmepistol kan detta göras enklare.
-Undvik att använda metallverktyg eftersom de kan skada det bakre skalet.
-Avlägsna fingeravtryckssensorn från det bakre skalet eftersom värmepistolen har lossat på limmet.
-Placera den där och fäst den på moderkortet, som finns i utskärningen bredvid den bakre kameran.

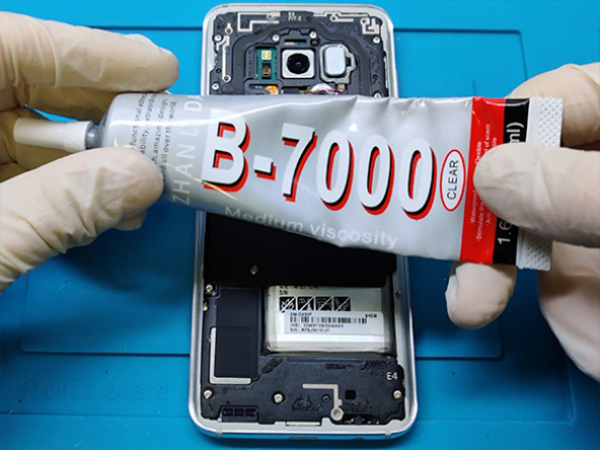

-Häll i lite B-7000 lim på metallramens kanter.
-Det bakre skalet bör placerar uppepå ramen.
-För att garantera bättre fäste, använd några klämmor som du sedan tar bort efter att limmet torkat.

OBS: Var medveten om att din enhet förlorat sin vattentäta egenskap.

Varning: Låt limmet torka i upp till 48 timmar. Det torkar långsammare i lägre temperaturer och snabbare i högre temperaturer.

Information: B-7000 härdar genom lösningsmedelsavdunstning och bildar en omedelbar bindning, det vill säga att det blir svårt att flytta efter att båda limbelagda ytorna placerats i kontakt med varandre och tilltäckligt tryck getts för att upprätta full kontakt.
