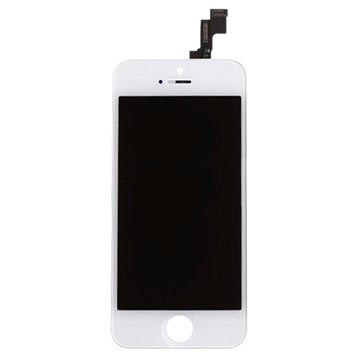

Demontering av iPhone 5S frontpanel

Stäng av din iPhone innan demonteringsprocessen.

Det finns två 2 mm Pentalobe-skruvar bredvid blixtkontakten. Du behöver ta bort dem.

Under de kommande två stegen får du lära dig hur du använder iSclack - ett verktyg för att öppna iPhone 5S på ett säkert sätt. Öppning med detta verktyg rekommenderas för alla som planerar på att reparera sin enhet mer än en gång. Om du inte planerar att använda iSclack, hoppa vidare till steg 4.

Öppna sugkopparna genom att stänga handtaget på iSclack.

Sätt nedre delen av din iPhone mellan sugkopparna. Det måste pressas mot plastmåttet.

Sugkoppen på toppen bör vara placerad direkt över hem-knappen.

Öppna handtagen för att stänga iSclack. Placera kopparna så att de trycker på ovan- och nedersidan av din iPhone i mitten.

Håll din iPhone säkert och separera sugkopparna på nytt (genom att sluta handtagen). Dra frontpanelen från bakstycket.

iSclack är utformat på så sätt att det öppnar din iPhone säkert och tillräckligt för att separera delarna. Det skadar inte hemknappens kabel.

Ta bort sugkopparna från din iPhone.

Hoppa över de nästa tre stegen och fortsätt med steg 7.

Om du inte har en iSclack kan du använda en enda sugkopp för att lyfta frontpanelen.

Tryck koppen på skärmen, ovanför hemknappen.

Se till att koppen trycks mot skärmen helt. Detta kommer att ge dig en tät packning.

Det finns flera bandkablar som fäster frontpanelen till resten av telefonen och den är även fäst med clips. Du måste lossa clipsen precis tillräckligt för att koppla loss kablarna. Gör detta långsamt och försiktigt för att undvika skador.

Koppen bör vara stadigt tryckt mot frontpanelen (nära hem-knappen).

Håll iPhone ner med ena handen och dra upp sugkoppen. Separera frontpanelen (hem-knappens ände) bara lite ifrån bakstycket.

Bänd kanterna av bakstycket nedåt och bort från frontpanelen med ett plastöppningsverktyg. Gör detta samtidigt som du drar upp med sugkoppen.

Du kan behöva en viss kraft för att göra detta. Stressa inte och var försiktig, eftersom 5S frontpanel är svårare att ta bort än på andra enheter.

Det finns fortfarande några bandkablar som fäster frontpanelen på toppen av iPhone, så ta inte bort enheten helt omedelbart.

Dra upp ringen på sugkoppen för att skilja den från iPhone.

Ta bort sugkoppen från bildskärmsenheten.

Bänd upp iPhone tillräckligt för att avslöja metallfästet som täcker hemknappens kabel.

Om du öppnar iPhone för mycket kan du skada kabeln.

Tryck på fästet med spetsen på en spudger (spetsigt verktyg) och ta bort det med en pincett.

Ta ut hem-knappens kabelkontakt ur sockeln med spetsen på en spudger.

Efter att ha släppt kontakten, lyft enheten bort från bakstycket (genom hem- knappens ände). Använd den övre delen av telefonen som ett slags gångjärn.

Under de kommande stegen, håll frontpanelen i 90 º vinkel (i förhållande till bakstycket) tills du har tagit bort den.

Det finns fyra skruvar som håller fast frontpanelens kabelfäste på logikkortet. Du måste ta bort dem.

Två 1,7 mm skruvar

En 1,2 mm skruv

En 1,3 mm Phillips-skruv

Den sista blir kanske attraherad av en magnetiserad skruvmejsel, så var försiktig med att inte förlora den när du tar bort skruvarna.

Ta bort frontpanelens kabelfäste från logikkortet.

Koppla bort frontkameran och sensorkabeln med den platta änden av en spudger.

Koppla bort digitizer-kabelkontakten (medan du fortfarande stödjer frontpanelen).

Slutligen koppla bort LCD kabelkontakten.

Medan du återmonterar telefonen, kan LCD-kontakten hoppa av. Om detta händer, kan din telefon ha vita linjer eller en tom skärm när du slår på den igen. För att lösa detta problem, anslut kabeln och strömcykla telefonen. Det bästa sättet att göra detta är att koppla bort och återansluta batteriet.

Separera frontpanelen från bakstycket.
